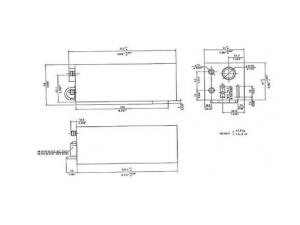

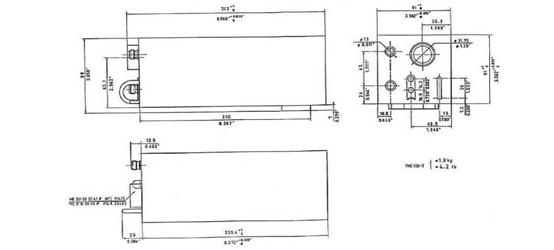

外形机械的数据：

长度：         231.4 毫米最大。

宽度：         92 毫米最大。

相对高度：     92 毫米最大。

  重量：         1.85 公斤 ± 50 克 最大。

电气技术数据：

传输：                     FM/CW 线性频率调制

带宽：                     4.2 GHz - 4.4GHz

移频:                      >100 MHz

幅射电功率:                大约 70 mW

电源:                      28 VDC

功率消耗：                 <20 W (17 W 典型的)

工作数据：

1）、飞机安装线路长度：         24,28,34,40,45,51,57 或 80 ft

2）、延迟 (AID)：      (飞机安装延迟线的选择在主连接器的对应插针上)

3）、相对高度断路：

2 组 4个相对高度断路：

9599 -607-18503件号是对直升机特定的:

80, 100, 300, 1200 ft

50; 200; 250; 1200 ft

9599-607-18501：

              250, 350， 500， 1200ft

              200, 300,  500,  1000ft

(可从外部主连接器的对应插销编程序选择)。

4）、时间常数：

9599 -607-18503件号是对直升机特定的:

在直升机版本中的时间常数是少于 400 ms。

9599-607-18501：

        两个常数值选择：

            ＜100ms

            ＜400ms

(在主连接器的对应梢上的连接的选择).

5）、信号源目的地识别符(SDI) 连接器:：

二个系统能被视为主线的接通对应插针：

系统 1: 比特9在 1和比特10在 0 (BNR 和 BCD ARINC 字组)

系统 2: 比特9在 0和比特10在 1 (BNR 和 BCD ARINC 字组)

6）、自检功能试验：  可提供二个相对高度数值：

-  40 ft

-  100 ft

(在主连接器的对应插针上选择)

7）、数据输出：  依照 ARINC 429(低速)

9599 -607-18503件号是对直升机特定的:

BNR 信息刷新速率：50 ms

BCD 信息刷新速率：200 ms

9599-607-18501：

BNR 信息刷新速率：50 ms

BCD 信息刷新速率：180 ms
